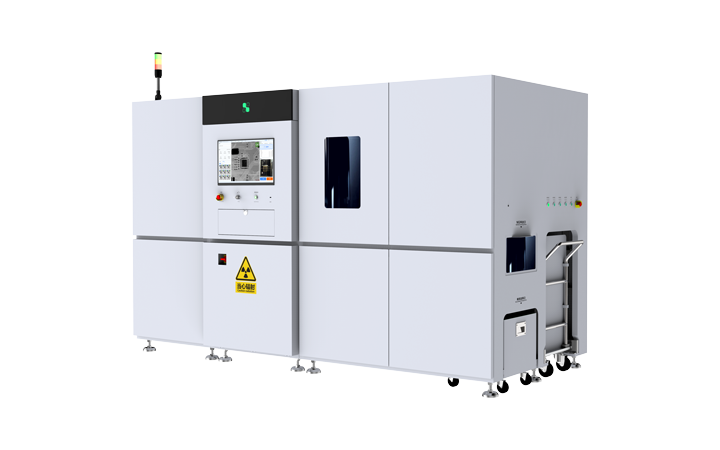

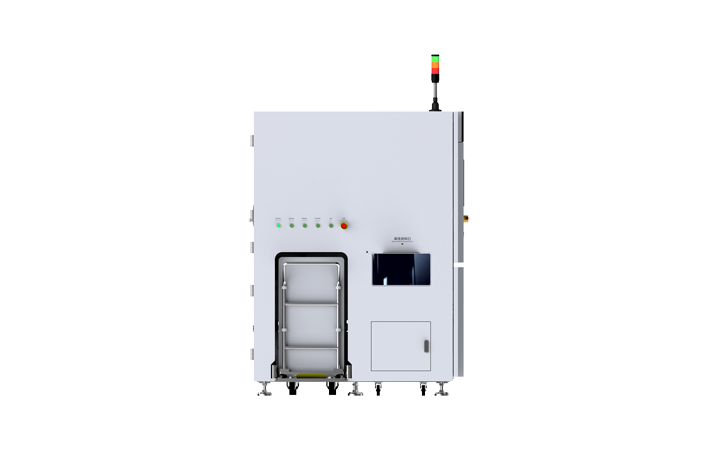

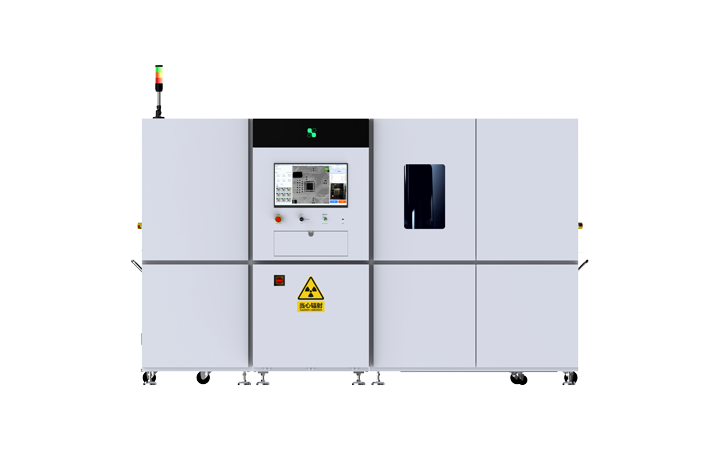

Sistem ini terutama terdiri dari tujuh modul utama, termasuk sumber sinar-X, unit pencitraan, sistem pemrosesan gambar komputer, sistem mekanis, sistem kontrol kelistrikan, sistem perlindungan keselamatan, dan sistem alarm. Ini mengintegrasikan pengujian non-destruktif (NDT) modern, teknologi perangkat lunak komputer, teknologi akuisisi dan pemrosesan gambar, teknologi transmisi mekanis, dan algoritme AI, yang mencakup empat disiplin teknis utama yaitu optik, mekanik, elektronik, dan komputasi. Dengan memanfaatkan karakteristik penyerapan sinar-X yang berbeda pada material dengan komposisi dan ketebalan yang bervariasi, sistem menangkap gambar komponen elektronik di dalam paket gulungan dan melakukan penghitungan komponen otomatis. Mesin penghitungan gulungan X-Ray online yang sepenuhnya otomatis dirancang untuk bekerja dengan lini produksi SMT untuk penghitungan inventaris gulungan akhir jalur otomatis. Produk ini mendukung gulungan 7–15 inci dan menyediakan pemuatan otomatis, inspeksi otomatis, pemindaian dan pelabelan kode batang otomatis, serta pembongkaran otomatis, yang secara signifikan mengurangi kebutuhan tenaga kerja sekaligus meningkatkan efisiensi operasional. Mesin penghitung gulungan X-Ray online juga dapat diintegrasikan dengan MES (Manufacturing Execution System) sesuai kebutuhan, memungkinkan pengelolaan inventaris gulungan yang lebih efisien dan andal sekaligus memberikan peningkatan kemampuan manajemen gudang digital.
Mendukung berbagai metode bongkar muat, termasuk troli, AGV, dan docking dengan wadah material.
Kecepatan deteksi hingga 13 detik per barang; satu unit dapat menghemat 4–5 operator.
Akurasi penghitungan 99,99%, didukung oleh algoritme penghitungan berbasis AI.
Akurasi pemindaian kode batang 99,9%, menggunakan kamera bertenaga AI 20 megapiksel.
Secara otomatis mengidentifikasi area pelabelan kosong; fitur unik dalam industri.
Pelabelan periksa ulang (verifikasi sekunder), proses pelabelan yang sangat mudah, dan kemampuan penelusuran penuh.
Kompatibel dengan baki bahan setinggi hingga 90 mm; mendukung semua spesifikasi material di pasar.
Lebih dari 15.000 jenis material dalam database; pembaruan algoritma yang lebih cepat dengan peningkatan OTA dalam waktu 72 jam.
Mendukung integrasi dengan berbagai sistem seperti ERP, MES, dan WMS.
Peningkatan perlindungan perangkat keras; laju setara dosis radiasi yang diukur pada permukaan mesin adalah <0,5μSv/jam.
| Spesifikasi Keseluruhan | |
|---|---|
| Dimensi Keseluruhan | 3200mm（L）x1450mm(W)x2300mm（H）(Termasuk lampu tiga warna) 3200mm(L）x1450mm(W)x1950mm（T）(Tidak termasuk lampu tiga warna) |
| Berat Keseluruhan | 3500KG |
| Konsumsi Daya Secara Keseluruhan | 3200W |
| Catu Daya | AC 220V 16A 50/60Hz |
| Suhu Operasional | 5-40℃ |
Sistem Inspeksi Sinar-X Otomatis (AXI) menangkap gambar sinar-X produk elektronik dan menganalisis struktur internalnya tanpa merusak produk. Didukung oleh Model AI Skala Besar Hikvision Guanlan, sistem ini secara otomatis membandingkan gambar inspeksi dengan model AI terlatih untuk mendeteksi cacat, komponen yang hilang, dan masalah perakitan, sehingga membantu meningkatkan akurasi inspeksi dan efisiensi produksi.
